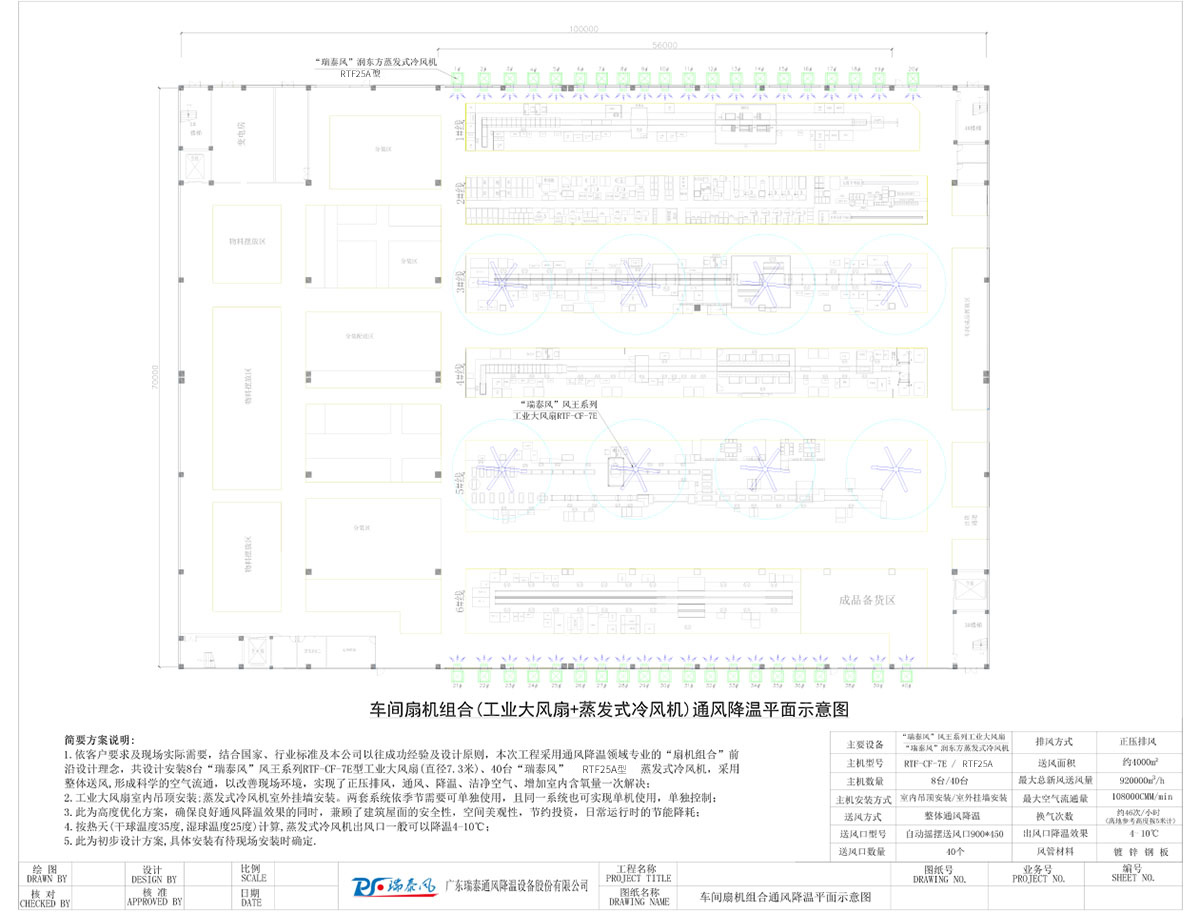

如上圖所示，該客戶是廣東一家大型知名的電器制造企業，平面圖是該企業的一個組裝車間，車間長100m，寬70m，屋面 距地面10m，屬于磚混結構+鋼構屋面復合建筑。車間共有工作人員160人，主要分布在6條生產線周邊，而上圖靠左處基本無人 工作，有發熱生產設備，實際計算環境改善面積約4000m²，夏季高溫天氣時室內溫度可達38~39℃，加上室內通風不暢，客戶 已連續4年設想各種方式進行通風降溫改造，包括使用傳統的大壁扇、立扇，但其并不具有有效覆蓋的通風效果，更不必說實現降 溫目的；考慮過以大型工業風扇通風降溫，但大風扇雖具有良好的通風功能，也能讓員工體會到一定溫差，但畢竟不能為工作區 域進行十分良好的整體環境降溫，至于傳統的中央空調，因該車間空間體積過大，終因初期投資及運行費用預算過于龐大而作罷。 客戶最終選定了本公司設計部門提交的“扇機組合”解決方案，方案概述如下： 基于該客戶實際4000平米高大型的建筑室內空間實際需要，設計了兩套系統組合使用——套工業大風扇系統：設計瑞泰 RTF-CF-7E型大風扇（1.5KW，直徑7.3m，風量13200m²/min）共計8臺風扇；另一套系統為蒸發式冷風機，共設計了瑞泰風RTF23A型冷風機（1.5KW，每小時輸送冷鮮風量23000m³）共計40臺。 夏季高溫天氣正常生產使用時，同時開啟運行兩套系統——以室外掛墻安裝的40臺冷風機源源不斷地大量輸送經過濾降溫后的冷 鮮風，經室外導風管入窗即止配以左右搖擺式送風方式，向車間內部輸送每小時高達920000m³冷鮮風，再輔以懸掛于室內高 處的8臺大風扇緩慢旋轉，以每分鐘最大105600m³的巨量空氣流通量，進行大范圍、立體驅動，將冷風機送入的大量冷鮮風進行 有效流通擴散，均勻的推送到車間各處，起到了人員、環境雙重良好的通風降溫效果。該設計在確保良好通風降溫效果的同時， 兼顧了建筑屋面承重的安全性、空間美觀性，節約了投資與日常費用運行，可產生良好的經濟與社會價值。模擬如下： 另該解決方案另一亮點是：依用戶實際需要（用戶非滿員生產時，或春秋季節不是很熱，但車間又有些悶熱時），以上設計的兩套降溫系統可以單獨使用，甚至于可以在單獨使用其中一套系統時，還可實現單獨控制，單機使用，可大程度滿足用戶在不同季節、不同的生產時期的實際需要，支持促進企業良好的節能降耗目標。
